壓電換能器的結構
來源：銘揚工廠發布時間：2019-01-14 11:52:12點擊率：
壓電陶瓷換能器的結構，由壓電陶瓷晶片，電極片，前后蓋等組成。后蓋板一般用質量較大的鋼制成前蓋板由質量輕的，高強度鋁合金或者鈦合金制造而成，它是利用了壓電陶瓷的縱向效應器，陶瓷元件的極化方向，電場方向，機械振動方向，三者一致。這種換能器稱縱向復合振動換能器，它的長度方向尺寸遠大于它們的寬度。

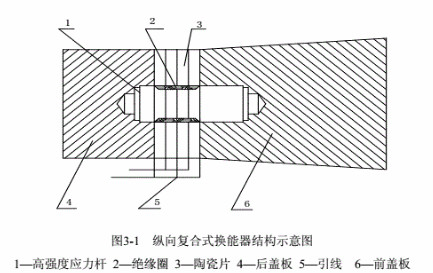

圖3-1為國內外焊接機常用的政治使用圖與結構圖，圖中兩端是兩塊金屬蓋板，中間是壓電陶瓷元件堆，壓電陶瓷一般是縱向極化的帶孔圓片，一根應立螺桿，將這三部分緊固在一起著，稱為預應力螺桿。他只陶瓷元件，具有較大的抗壓強度，同時在大功率驅動下，陶瓷元件取壓縮狀態，從而避免膨脹所造成的破裂，這種換能器通過改變前后蓋的材料尺寸來控制換能器的頻率帶寬，前后增速比和有效機電耦合系數等性能參數。對于超聲焊接機來說，極諧振頻率（串并聯），，并聯阻抗、靜態電容，前和振速比等參數十分重要的。超聲焊接機常用的正向振動換能器是半波長換能器，1/4波長換能器用的比較少。
